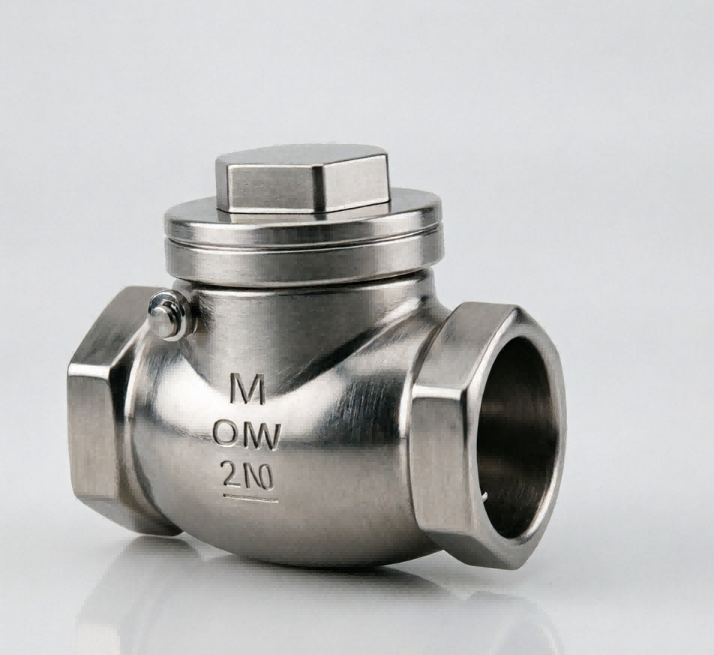

Dvižni povratni ventil z navojem H14

Ime: Dvižni povratni ventil z navojem H14

Material: nerjaveče jeklo 201/304

MOQ: 10 kosov

Paket: notranja embalaža iz odebeljene mehurčaste vrečke in zunanja embalaža iz kartona ali paletni prevoz, vreden morja

Pošiljka: DHL, UPS, FedEx, LCL po morju itd.

Toleranca: Natančna CNC obdelava, toleranca ±0,01 mm

Pregled: Nemški CMM popoln pregled, brez napake

OEM in ODM: sprejeti OEM in ODM, hitra izdelava vzorcev

Čas: strog nadzor kakovosti, pravočasna dostava

Storitev: širok izbor materialov za dele po meri

Dvižni kontrolni ventil z navojem H14 je kompaktna in zelo zanesljiva rešitev, zasnovana za preprečevanje povratnega toka v cevovodnih sistemih majhnega premera. Ker združuje vzdržljivo konstrukcijo z učinkovito notranjo zasnovo, je idealna izbira za uporabo v stanovanjskih, komercialnih in lahkih industrijskih sistemih za nadzor tekočin.

Trajni in proti koroziji odporni materiali

Protipovratni ventil H14, izdelan tako, da vzdrži težka delovna okolja, je na voljo v vrhunskih materialih, vključno z nerjavečim jeklom (SS201/304). To zagotavlja odlično odpornost proti rji, koroziji in visokim temperaturam, zaradi česar je primeren za vodo, paro, olje in nekatere korozivne kemične medije.

Učinkovit dvižni mehanizem

H14 s klasično zasnovo povratnega ventila dviga izkorišča kinetično energijo tekočine za samodejno odpiranje in gravitacijo za zapiranje. To zagotavlja tesno tesnjenje proti povratnemu toku brez potrebe po zunanjem napajanju ali ročnem delovanju, kar učinkovito ščiti črpalke in kompresorje pred vodnim udarom in poškodbami pri povratnem toku.

Enostavna namestitev z navojnimi konci

Model H14, zasnovan za udobje, ima standardne priključke z notranjim navojem (NPT, BSP ali G navoji). To omogoča hitro, varno in neprepustno namestitev na cevovode z majhnimi izvrtinami (običajno DN15 do DN50 / 1/2" do 2"), s čimer se občutno zmanjša delovni čas in stroški namestitve.

Zanesljivo tesnjenje in malo vzdrževanja

Notranje komponente so natančno obdelane, da zagotovijo neprepustno zapiranje. Ventil H14 s preprosto, a robustno strukturo zahteva minimalno vzdrževanje. Zaradi kompaktnega odtisa je kot nalašč za ozke prostore, kjer večji nihajni povratni ventili ne morejo pristati.

Vsestranske industrijske aplikacije

Kontrolni ventil z navojem H14 se pogosto uporablja v različnih sektorjih, vključno z:

HVAC in vodovodni sistemi: Preprečevanje povratnega toka v ogrevalnih in vodovodnih ceveh.

Nadzor industrijskih tekočin: Zaščita občutljivih instrumentov in majhnih črpalk.

Nafta in plin: Upravljanje enosmernega toka v ceveh za gorivo in mazanje.

Kemična obdelava: varno ravnanje z združljivimi jedkimi tekočinami.

H14 Tehnični značaj povratnega povratnega ventila z navojem

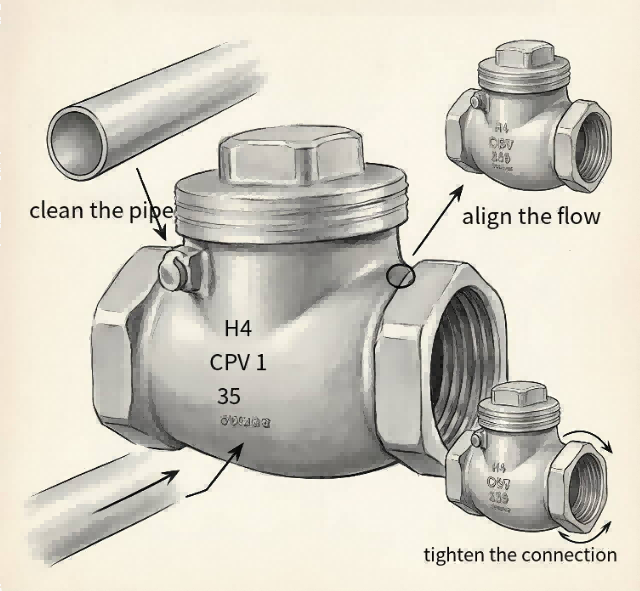

Navodila za namestitev povratnih ventilov

Da zagotovite optimalno delovanje in preprečite poškodbe sistema, dosledno upoštevajte ta navodila za namestitev:

Preverite smer pretoka

To je najbolj kritičen korak. Vedno preverite indikator puščice na ohišju ventila. Puščica mora kazati v isto smer kot tok tekočine. Namestitev ventila nazaj bo popolnoma blokirala cevovod in lahko povzročila resne poškodbe črpalke ali samega ventila.

Namestite v pravilen položaj

Različne vrste povratnih ventilov imajo posebne zahteve glede položaja:

Dvižni povratni ventili (npr. model H14): disk ventila se zapre zaradi gravitacije. Zato ga je treba namestiti na vodoravne cevovode. Če ga morate namestiti na navpično cev, mora biti tok strogo navzgor (od spodaj navzgor).

Nihajni protipovratni ventili: Ti morajo biti nameščeni na vodoravne cevovode, da zagotovijo, da se lahko disk prosto vrti in pravilno tesni.

Očistite cevovod

Pred montažo se prepričajte, da temeljito očistite cevovod. Odstranite vse ostanke, varilno žlindro, umazanijo ali gramoz. Tujki, ujeti med kolut ventila in sedež, lahko preprečijo tesno zapiranje ventila, kar vodi do notranjega puščanja.

Pravilna povezava in tesnjenje

Ventili z navojem: Ko privijate povratne ventile z navojem (kot je H14), ovijte moške navoje z ustreznim tesnilnim trakom (teflonski trak) ali nanesite lepilo za cevi. Ne zategnite premočno, ker lahko počite telo ventila ali priključke.

Ventili s prirobnico: Zagotovite, da so tesnila centrirana in enakomerno zategnite vijake v diagonalnem (zvezdastem) vzorcu, da preprečite neenakomerno napetost in puščanje.

Ohranite ravne odseke cevi

Za najboljšo učinkovitost je priporočljivo imeti raven odsek cevi (vsaj 5- do 10-kratni premer cevi) pred vstopom ventila. To zagotavlja stabilen, neturbulenten pretok, kar omogoča nemoteno odpiranje in zapiranje ventila.

Redni pregled

Po namestitvi redno pregledujte ventil in priključke cevovoda glede znakov puščanja. Če začne ventil povzročati glasne zvoke (vodni udar), razmislite o namestitvi amortizerja ali preverite, ali je treba prilagoditi hitrost zapiranja.

POTRDILO: GB/T 19001-2016/ISO 9001-2015

pogosta vprašanja

Kakšna je vaša MOQ?

Po vašem mnenju je običajno 1000 enot. Sprejemamo majhne količine.

Kakšen je dobavni rok za vzorec?

To je glede na vzorec, običajno je 7 dni.

Kakšen je rang uteži, ki ste jo oddali?

Teža, ki jo lahko vržemo od 0,007 kg do 130 kg.

Kakšen je vaš plačilni rok?

30% predplačilo in preostalih 70% proti položnici za pošiljanje.

Ali zagotovite vzorec? Brezplačno ali plačljivo?

Da, zagotovimo vzorec, vendar morate stroške dostave in plesni kriti vi.

Ali ste proizvajalec ali trgovsko podjetje?

Smo profesionalni proizvajalec z več kot 26-letnimi izvoznimi izkušnjami pri oblikovanju in izdelavi kovinskih ulitkov.
