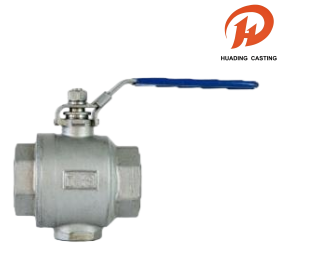

Dvodelni kroglični ventili z notranjim navojem

Ti dvodelni priključni krogelni ventili z notranjim navojem imajo robustno ohišje za vlivanje in drog, odporen proti izbruhu, kar zagotavlja varnost in vzdržljivost. Ventili, oblikovani za vsestranskost, ustrezajo standardom z več navoji (NPT, BSPT, DIN 2999, ISO 228) in podpirajo ISO 5211 neposredno montažo aktuatorjev. Z delovnim tlakom 1000 PSI in upoštevanjem strogih standardov testiranja, kot je API 598, so ti dvodelni krogelni ventili z notranjim navojem izdelani za visoko zmogljive aplikacije.

Pošlji povpraševanje

Opis izdelka

Ime: dvodelni kroglični ventili z notranjim navojem

Material: naslednja tabela

MOQ: 100 kosov

Paket: notranja embalaža iz odebeljene mehurčaste vrečke in zunanja embalaža iz kartona, ali prevoz palet, vreden morja

Pošiljka: DHL, UPS, FedEx, LCL po morju itd.

Toleranca: Natančna CNC obdelava, toleranca ±0,01 mm

Pregled: Nemški CMM popoln pregled, brez napake

OEM in ODM: sprejeti OEM in ODM, hitra izdelava vzorcev

Čas: strog nadzor kakovosti, pravočasna dostava

Storitev: širok izbor materialov za dele po meri

Dvodelni kroglični ventili z notranjim navojem

Ti dvodelni krogelni ventili z notranjim navojem so v skladu s standardi za cevne navoje, vključno z NPT, BSPT, DIN 2999 in ISO 228, in imajo zasnovo za neposredno montažo ISO 5211 za aktuatorje skupaj z zaklepno napravo. Dvodelni priključni krogelni ventili z notranjim navojem, ocenjeni za delovni tlak 1000 PSI (PN63) W.O.G, so strogo testirani v skladu s standardi API 598, GB/T 13927 in ISO 5208, da se zagotovi zanesljivo delovanje v zahtevnih aplikacijah.

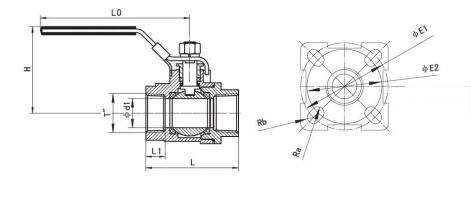

Tehnične lastnosti in tipična risba krogelnih ventilov

NOMINALNO	CEV	DIMENZIJA
DIA (mm)	NIT	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Seznam materialov krogelnih ventilov

IME DELA	MATERIAL
TELO	WCB CF8 CF8M
CAP	WCB CF8 CF8M
ŽOGA	SS304 SS304 SS316
SEDEŽ	PTFE
STEBLO	SS304 SS304 SS316
ŽLEZA	SS304
PAKIRANJE	PTFE
TESNILO	PTFE
PODLOŽKA	PTFE
MATICA	SS304
VZMETNA PODLOŽKA	SS304
OMARICA	SS304
ROČAJ	SS304
POKROV	PLASTIKA
